USI的电性设计提供了具有成本效益的解决方案，使用先进的设计流程缩短设计周期，高效执行以实现快速周转时间。身为电子设计与制造的全球领先企业，我们完整的电性设计能力绝对满足客户的需求。
信号完整性/电源完整性/射频(SI/PI/RF)电性模拟
- 射频/信号完整性/电源完整性分析导引设计与除错
- 射频通道与天线分析

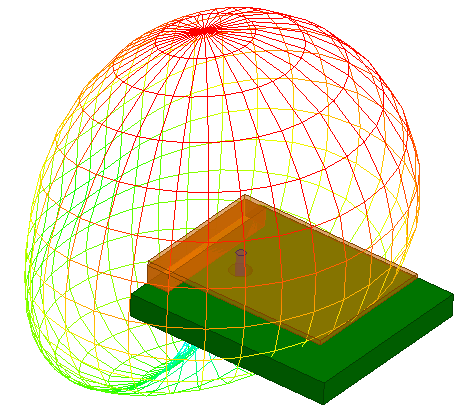

- 3D复合式结构电性效能分析
- 3D复合式结构电性效能分析
 |
 |
 |
 |
电磁相容性设计
- 电磁相容(EMC)/射频(RF)设计与除错
- 电磁干扰(EMI)/射频(RF)幅射模拟
- 电磁干扰(EMI)/静电放电(ESD) /射频(RF)前测
- 全球法规认证
 |
 |
电源设计
- 非隔离直流电(DC-DC)设计
- 隔离式乙太网路供电
- VR13/IMVP8伺服器电源
- 锂电池(Li-Ion)/镍氢电池(Ni-MH)充电器
- LED光源驱动器
 |
 |
印刷电路板/微小化布局设计
高速数位化/射频/类比技术布局设计
采用业界领先的布局工具，可进行极度复杂的设计
- 美国益华电脑股份有限公司(Cadence)的印刷电路板布局软体Allegro PCB Designer
- 爱尔兰商明导国际股份有限公司(Mentor Graphics)的印刷电路板布局软体PADS
- DownStream的CAM350制图档审阅
- 华尔莱科技有限公司（Valor）的可制造性设计/可测试设计(DFM/DFT)分析软体
 |
 |
